维盟3024G配置端口隔离
2015-10-21 10:51:38
新3024配置端口隔离

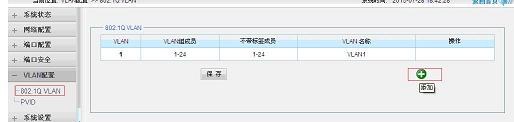

1、创建VLAN,选择802.1Q VLAN,点击右边添加VLAN的“绿色+号”按钮。

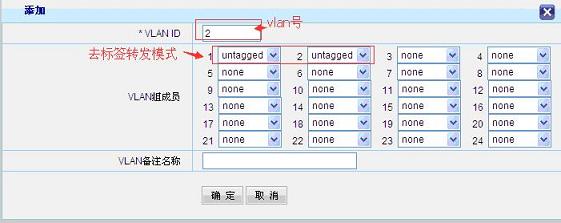

2、配置VLAN ID,选择端口转发模式,模式选择“untagged”脱标签转发。1号口作为公共口,加入到多个vlan隔离组里。配置好后点击确定,保存配置。

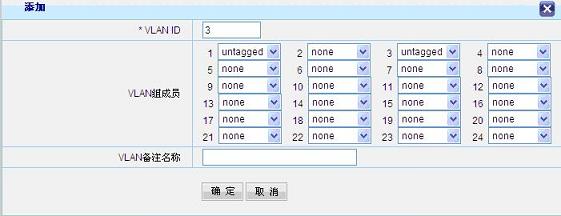

3、同理,再添加一个VLAN3,端口成员为1、3。

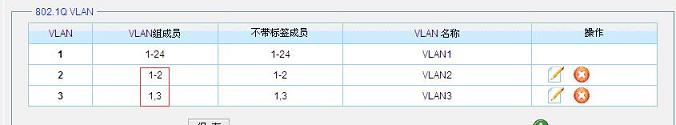

4、配置好的效果如下图

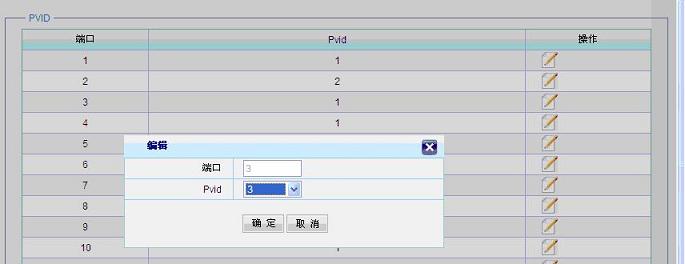

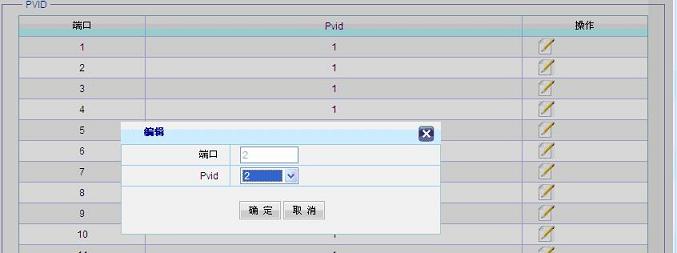

5、接下来修改端口的PVID,1号口作为公共口不需要修改,其他的端口PVID修改为与VLAN ID相同的数字。Vlan2的2号口PIVD为2,vlan3的3号口PVID为3.

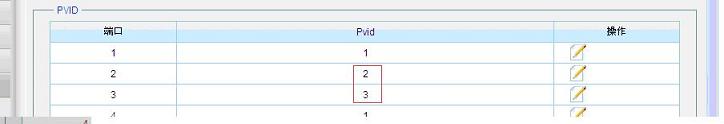

6、修改后的效果如下。
执行完以上几步操作,端口隔离就配置完了。此处的vlan仅起到端口隔离的功能,2、3号口不能互访,互相隔离,但是都能与1号口通信。如果1号口作为上联口连接路由器,2、3号口能获取路由器下发的同一网段IP,且互相不能通信。
