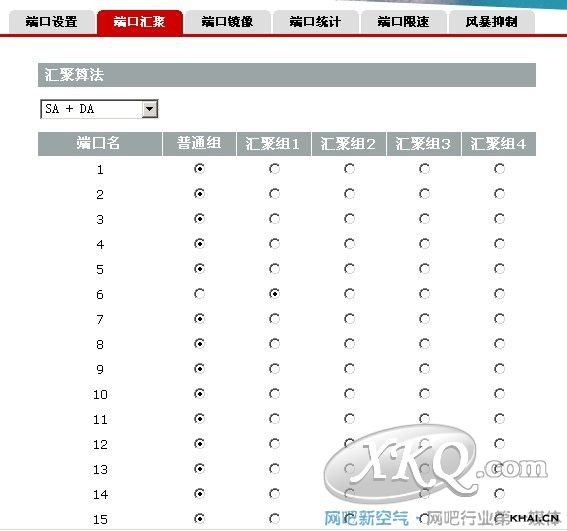

两个端口都设置好后 转到端口汇聚功能页 勾选你刚才设置的两个端口到汇聚组1 如图




H3C有4种汇聚算法：
1：SA（源MAC地址）　　2：DA（目的MAC地址）　　3：SA+DA　　4：SA+DA+IP
每中汇聚方法适应不同类型网络，需要根据实际情况做出选择。否则将会导致严重的网络问题。
端口名：对应端口的名称　　普通组：设置该端口为非汇聚组　　汇聚组：设置该端口为汇聚组
我这里使用的是第三种算法 SA+DA 也就是源MAC地址+目的MAC地址
这样我们就完成了交换机的汇聚功能配置

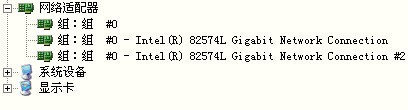

在选择组类型时候会出现很多类型 下面给大家列出各种类型的说明

高级网络服务(ANS) 组类型
适配器容错
适应性负载平衡
静态链接聚合
IEEE 802.3ad 动态链接聚合
交换器容错


注意：

每一类 ANS 组需要至少一个英特尔? 服务器适配器或英特尔集成连接。
将英特尔 PRO/100 和英特尔 10GbE 适配器混用不受支持。
并不是所有组类型在所有的操作系统上都可用。
并不是所有组类型在所有的适配器上都可用。


--------------------------------------------------------------------------------

适配器容错
适配器容错 (AFT) 在交换器端口、电缆或适配器发生故障时，通过自动从活动适配器向待命适配器进行故障恢复转移来提供冗余。

一个适配器会被选定为活动适配器。所有其他的适配器都为待命。

可以为组选择主适配器和次适配器，但不是必需的。

如果选择了主适配器，它便成为组的活动适配器。
如果选择了一个次适配器，则它成为待命适配器。如果活动适配器发生故障，则次适配器取而代之，而其他所有适配器均仍为待命。
非主适配器或次适配器的适配器始终处于待命状态，除非主适配器和次适配器均发生故障。
如果不选择主适配器，则组会使用组中最健全的高速度的适配器。
如果更改或添加了主适配器，该组将重新加载，导致短时间丢失连接。
配置说明
AFT 支持每组两到八个适配器端口。
组成员不必以相同的速度或双工模式运行。
此组类型不要求配置交换器。
此种分组类型适用于任何交换器或集线器。

--------------------------------------------------------------------------------

适应性负载平衡
适应性负载平衡(ALB) 在交换器端口、电缆或适配器发生故障时提供传输通信量的负载平衡及容错。

Intel(R) PROSet 分析各成员适配器的传输负载并在成员适配器之间平衡通信量。一个适配器接受所有接收通信量。

ALB 组有用于接收负载平衡 (RLB) 的选项。RLB 允许组在所有成员适配器之间平衡接收通信量。RLB 默认启用。

可以为组选择主适配器和次适配器，但在 RLB 禁用的情况下则不是必需的。如果启用了 RLB，则会自动指派主适配器。

RLB 必须有一个主适配器。您可以将一个新适配器设定为主适配器，但是不能从组中移除此主适配器。
RLB 禁用的情况下，设定主适配器为可选。
在 RLB 禁用的情况下，主适配器是接收通信量的唯一适配器。
如果启用了 RLB，则会自动将功能最健全的高速度适配器选定并标为主适配器。
如果更改或添加了主适配器，该组将重新加载，导致短时间丢失连接。
配置说明
ALB 不平衡非路由协议，如 NetBEUI 和一些 IPX* 通信量。
AFT 支持每组两到八个适配器端口。
组成员不必以相同的速度或双工模式运行。
此组类型不要求配置交换器。
此种组类型适用于任何交换器或集线器。

--------------------------------------------------------------------------------

静态链接聚合
静态链接聚合(SLA) 是一项性能技术；它的开发旨在提高交换器之间或服务器和交换器之间的吞吐量。达到这一目的的方法是通过设置边界或通道将若干端口聚合一起并显示为单个链接。这样会提高链接的总带宽，并在交换器端口、电缆或适配器发生故障时提供容错。

可以为此组选择主适配器和次适配器，但不是必需的。

如果主适配器被选定，则该组将使用此适配器的 MAC 地址。
如果添加或更改了主适配器，该组将重新加载，导致短时间丢失连接。
配置说明
SLA 支持每组两到八个适配器端口。
所有组成员都必须连接到同一个交换器。
所有组成员必须以相同的速度运行。
所有的组成员必须以全双工模式连接。
在创建组之前必须以 SLA 配置交换器。
为防止数据包丢失，适配器应该在链接断开的状态下向组中添加或从组中移除。
此组类型在信道模式设置为“打开”的 Cisco 交换器、有链结聚合能力的英特尔交换器以及有静态 802.3ad 能力的其他交换器上受支持。
SLA 平衡所有通信量。


注： FEC (快速以太网信道，Fast EtherChannel) 和 GEC (千兆位以太网信道，Gigabit EtherChannel) 组类型被重新命名为 Static Link Aggregation （静态链接聚合）。




--------------------------------------------------------------------------------

IEEE 802.3ad 动态链接聚合
IEEE 802.3ad 动态链接聚合是一项用于提高交换器之间或服务器和交换器之间吞吐量的 IEEE 标准。达到这一目的的方法是通过动态设置边界或通道将若干端口聚合一起并显示为使用链接聚合控制协议 (LACP) 的单个链接。这样会提高链接的总带宽，并在交换器端口、电缆或适配器发生故障时提供容错。

可以为此组选择主适配器和次适配器，但不是必需的。

如果主适配器被选定，则该组将使用此适配器的 MAC 地址。
如果添加或更改了主适配器，该组将重新加载，导致短时间丢失连接。
配置说明
IEEE 802.3ad 支持每组两到八个适配器端口。
所有组成员必须在同一个聚合器中以相同速度运行。
所有的组成员必须以全双工模式连接。
在创建组之前必须以 IEEE 802.3ad 配置交换器。
为防止数据包丢失，适配器应该在链接断开的状态下向组中添加或从组中移除。
此组类型要求交换器完全支持 802.3ad 标准。
此组类型平衡所有通信量。
有些交换器不允许光纤和铜质适配器处于同一个聚合器中，即使它们的速度相同。
如果使用多个交换器，所有连接到同一个交换器的组成员必须以相同速度运行。
查阅您的交换器文档以确认供应商对交换器配置的具体要求。

--------------------------------------------------------------------------------

交换器容错
交换器容错 (SFT) 跨交换器提供冗余。在交换器端口、电缆或适配器发生故障时，连接到一个交换器的适配器会自动故障恢复转到与另一个交换器连接的待命适配器上。

PROSet 将一个适配器选为活动适配器，而其他的适配器为待命适配器。可以为组选择主适配器和次适配器，但不是必需的。

如果选择了主适配器，它便成为组的活动适配器。
如果选择了一个次适配器，则它成为待命适配器。如果活动适配器发生故障，次适配器取而代之。
如果不选择主适配器，则组会使用组中最健全的高速度的适配器。
如果更改或添加了主适配器，该组将重新加载，导致短时间丢失连接。
配置说明
SFT 支持每个组仅两个适配器端口。
每个端口连接到一个不同的交换器。
组成员不必以相同的速度或双工模式运行。
无需配置交换器。
此组类型受所有交换器的支持，但在集线器上不受支持。
